Hei acolo! În calitate de furnizor de flanșe, am avut plăcerea de a mă ocupa de tot felul de flanșe de-a lungul anilor. Flanșele sunt componente esențiale în sistemele de conducte, utilizate pentru a conecta conducte, supape, pompe și alte echipamente. Ele oferă o modalitate de a crea o îmbinare etanșă și permit dezasamblarea și întreținerea ușoară. În acest blog, vă voi prezenta diferitele tipuri de flanșe pe care le oferim.
Flanșe pentru gât de sudură (flanșă Wn)
Flanșe de gât de sudare, sauFlanșă Wnpe scurt, sunt unul dintre cele mai comune tipuri de flanșe de acolo. Aceste flanșe au un butuc lung, conic, care este sudat pe țeavă. Butucul conic oferă întărire și ajută la reducerea concentrației de tensiuni la îmbinarea sudură. Acest lucru le face ideale pentru aplicații de înaltă presiune și temperatură înaltă.
Procesul de sudare pentru o flanșă a gâtului de sudură este puțin mai complicat în comparație cu alte tipuri. Trebuie să aveți sudori calificați pentru a asigura o sudură corectă și puternică. Dar rezultatul final este o conexiune foarte fiabilă și durabilă. Sunt adesea folosite în industrii precum petrolul și gazele, procesarea chimică și generarea de energie. Dacă vă aflați într-o industrie în care siguranța și fiabilitatea sunt priorități de top, flanșele pentru gât de sudură sunt o alegere excelentă.
Slip - On Flanse
Flanșele cu alunecare sunt o altă opțiune populară. Aceste flanșe alunecă peste capătul țevii și apoi sunt sudate pe loc. Sunt relativ ușor de instalat, ceea ce este un mare plus. Nu trebuie să faceți o aliniere atât de precisă ca și cu o flanșă de gât de sudură.
Diametrul interior al unei flanșe de alunecare este puțin mai mare decât diametrul exterior al țevii. Acest lucru îi permite să alunece cu ușurință. Sunt necesare două suduri pentru o flanșă de alunecare: una pe interior și una pe exterior. Deși nu sunt la fel de puternice ca flanșele gâtului de sudură în situații de înaltă presiune, ele sunt totuși potrivite pentru multe aplicații de uz general, cum ar fi sistemele de alimentare cu apă și conductele de joasă presiune.
Flanse de sudura prin soclu
Flanșele de sudură prin mufă sunt similare cu flanșele cu alunecare prin faptul că se potrivesc și peste capătul țevii. Cu toate acestea, în loc de o sudură cu circumferință completă ca o flanșă cu alunecare, o flanșă de sudură cu priză are o priză în care se potrivește țeava. Sudura se face în jurul vârfului mufei.
Aceste flanșe sunt excelente pentru țevi cu diametru mic și aplicații în care spațiul este limitat. Acestea asigură un orificiu neted în interiorul țevii, ceea ce reduce turbulența și căderea de presiune. Flanșele de sudură cu mufă sunt utilizate în mod obișnuit în liniile de instrumente și sistemele de conducte la scară mică.
Flanse filetate
Flanse filetatesunt o opțiune convenabilă atunci când nu doriți să sudați. Aceste flanse au filete interne care se potrivesc cu filetele externe ale conductei. Pur și simplu înșurubați flanșa pe țeavă.
Sunt ușor de instalat și pot fi îndepărtate și reinstalate fără prea multe bătăi de cap. Acest lucru le face potrivite pentru aplicații în care trebuie să faceți schimbări frecvente sau unde sudarea nu este permisă, cum ar fi în unele medii explozive. Cu toate acestea, nu sunt recomandate pentru aplicații de înaltă presiune, deoarece firele pot fi un potențial punct slab.
Flanse oarbe
Flanșele oarbe sunt folosite pentru a închide capătul unei țevi. Nu au un orificiu central ca celelalte flanse. În schimb, sunt plăci solide care sunt înșurubate pe capătul țevii.
Flanșele oarbe sunt utile pentru testarea sistemelor de conducte, izolarea secțiunilor unei conducte sau pentru extinderea viitoare. De exemplu, dacă construiți un nou sistem de conducte și știți că ar putea fi nevoie să adăugați o ramură mai târziu, puteți instala o flanșă oarbă la capătul conductei deocamdată.
Flanșe de îmbinare a suprapunerii
Flanșele îmbinării suprapuse sunt formate din două părți: un capăt ciocan și o flanșă liberă. Capătul butuc este sudat pe țeavă, iar flanșa liberă se poate roti în jurul capătului ștuț. Acest lucru permite alinierea ușoară a șuruburilor în timpul instalării.
Flanșele de îmbinare suprapusă sunt adesea folosite în sistemele în care este necesară dezasamblarea frecventă. Ele sunt, de asemenea, o alegere bună pentru țevile neferoase, deoarece flanșa liberă poate fi realizată dintr-un material diferit decât capătul butuc.
Flanse cu orificii
Flanșele cu orificii sunt proiectate special pentru a fi utilizate cu plăci cu orificii. O placă cu orificii este un dispozitiv folosit pentru a măsura debitul unui fluid într-o țeavă. Flanșele cu orificii au găuri filetate speciale pentru robinete de presiune, care sunt utilizate pentru a măsura diferența de presiune pe placa orificiului.
Aceste flanșe sunt cruciale în industriile în care este necesară măsurarea precisă a debitului, cum ar fi în industria petrolului și gazelor pentru măsurarea fluxului de țiței sau gaze naturale.

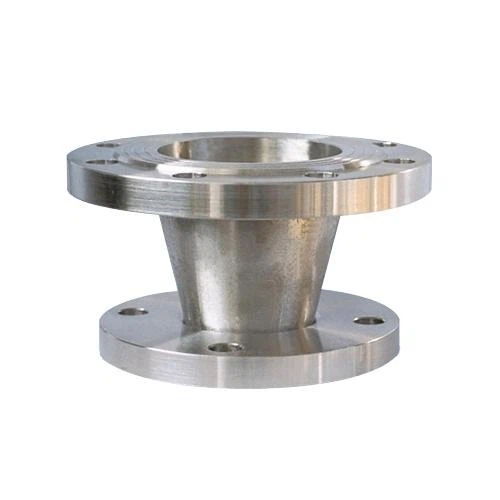

Flanse de reducere
Flanse de reduceresunt utilizate atunci când trebuie să conectați țevi de diferite dimensiuni. Au un diametru mai mare pe o parte și un diametru mai mic pe cealaltă.
Aceste flanșe sunt utile în sistemele de conducte în care trebuie să modificați debitul sau presiunea prin modificarea dimensiunii conductei. De exemplu, dacă treceți de la o conductă principală cu diametru mare la o conductă de ramificație cu diametru mai mic, o flanșă de reducere poate face conexiunea fără sudură.
Flanșe cu față plată
Flanșele cu față plană au o suprafață de etanșare plană. Sunt adesea folosite în aplicații de joasă presiune și cu garnituri nemetalice. Suprafața plană oferă o etanșare bună, dar nu sunt la fel de potrivite pentru aplicații de înaltă presiune precum flanșele cu față ridicată.
Flanșe cu față înălțată
Flanșele cu fața ridicată au o porțiune ridicată în jurul orificiului central. Această față ridicată ajută la comprimarea mai eficientă a garniturii, creând o etanșare mai bună. Sunt utilizate în mod obișnuit în aplicații de înaltă presiune și temperatură înaltă.
Deci, iată-l! Acestea sunt diferitele tipuri de flanșe pe care le oferim ca furnizor de flanșe. Fiecare tip are propriile caracteristici și aplicații unice. Indiferent dacă sunteți în industria petrolului și gazelor, în tratarea apei sau în orice altă industrie care utilizează sisteme de conducte, avem flanșa potrivită pentru dvs.
Dacă sunteți în căutarea unor flanșe de înaltă calitate pentru proiectul dvs., nu ezitați să ne contactați. Vă putem ajuta să alegeți tipul potrivit de flanșă în funcție de cerințele dumneavoastră specifice. Indiferent dacă este un proiect la scară mică sau o instalație industrială la scară largă, suntem aici pentru a vă ajuta. Doar spuneți-ne nevoile dvs. și vom colabora cu dvs. pentru a găsi soluția perfectă.
Referințe
- „Manual de conducte” de Cameron L. Yoder
- „Proiectare și inginerie flanșe” de către diverși experți din industrie în domeniul conductelor
